光通信用測定器

400G/100G光パワーメータ NSK-LCOPM

400G-FR4/LR4、100G-LR4/ER4/CWDM4、40G-LR4/ER4 の各レーン毎の光パワーを一括測定

• 4レーンそれぞれとトータルの光パワーを同時測定
• ワンボタンでテーブル一覧表示と棒グラフ表示を切り替え
• 通常の光パワーメータとしても使用可能（850/1310/1550nm）
• 100G-LR4/400G-LR8モデルも有

測定結果表示例

MPO12 光パワーメータ NSK-MPO12-PC(APC)

MPOコネクタの各芯線毎の光パワーを一括測定

• MPOコネクタはガイドピン付/なし選択可 ※工場出荷時オプション
• 研磨方式（PC/APC）選択可 ※工場出荷時オプション
• ワンボタンでテーブル一覧表示と棒グラフ表示を切り替え
• 850/1310/1550nmに対応
• 100G-SR4の入出力チェックに最適

測定結果表示例

MPO24 光パワーメータ PPI-MPO24
MPO24 光源 PPI-MPO24-OLS

• MPOコネクタはガイドピン付/なし選択可 ※工場出荷時オプション
• 研磨方式（PC/APC）選択可 ※工場出荷時オプション
• ワンボタンでテーブル一覧表示と棒グラフ表示を切り替え
• 850/1310/1550nmに対応（PPI-MPO24）

100G光パワーメータ OLWPM-8NW

100G-LR4/ER4の各レーン毎の光パワーを一括測定

• LR4/ER4の4レーンそれぞれとトータルの光パワーを同時測定
• ワンボタンでテーブル一覧表示と棒グラフ表示を切り替え
• 通常の光パワーメータとしても使用可能（850/1310/1550nm）

測定結果表示例

FX182 WDMチャネルチェッカ

CWDM/DWDM（C&L）の全チャネルの光パワーを一括測定

• 3秒以内の高速測定
• DWDM 100GHz ITU-T G.694.1 C&Lバンド（1520nm～1610nm）
• 1271～1611nmのCWDM ITU-T G.694.2
• 3モードの表示：タイル*、グラフ、表のビュー
• 測定チャネルと合否判定レベルを任意に設定可能

リスト表示

タイル表示

グラフ表示

個別ＣＨ表示

光ファイバーカプラー/スプリッター

下記にてカスタム製造可能です。

• SMF/MMF、波長帯、帯域幅
• 分岐タイプ（1 x n、n x n）
• 分岐比（50:50、90:90、他）
• コネクタ（FC、SC、LC、他）、研磨（PC、APC）
• 形状（BOX、チューブ）

光ファイバースコープ
– 光ファイバーコネクタの端面検査に –

FiberChek マイクロスコープ
オールインワン型インテリジェントファイバースコープ

• タッチスクリーン内蔵、ライブ画像表示
• オートセンタリング/オートフォーカス

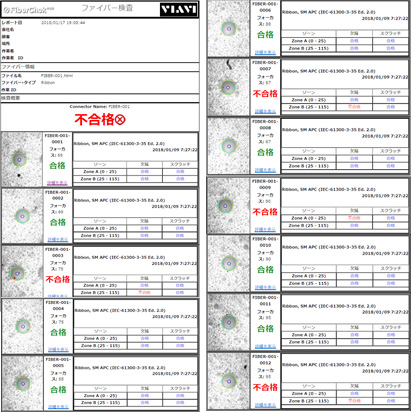

• 自動合否判定機能（IEC-61300-3-35）
• 内蔵メモリに結果保存/エクスポート
• Bluetooth/WiFi/USB経由でPC/スマホ/タブレットと接続

INX760 プローブマイクロスコープ

MPO、Duplexコネクタの全自動端面検査

• セットアップ⇒オートフォーカス⇒画像パン撮り⇒合否判定⇒結果保存までワンボタンで高速実行
  MPO12：10秒未満、Duplex：6秒、1芯：5秒
• チップ接続するだけで最適な光学設定パラメータを自動設定（Auto IDテクノロジー）
• 倍率や画像品質を損なうことなく、端から端までの視野を確保する革新的なPanOpticイメージングエンジンを搭載
• Bluetooth/WiFi/USB経由でPC/スマホ/タブレットと接続（結果転送、リモート制御）

フィールド用光スペアナOSAシリーズ

持ち運び可能なポータブルタイプの光スペアナ

• 小型・軽量. フィールドでの波長確認に最適
• CWDM/DWDM、DP-xQAM、>400Gbpsの測定が可能
• 分解能：100pm, 38pm, 2.4pm, 0.24pm（世界最小）
• NRZ信号/偏波多重信号のIn-band OSNRもインサービスで測定可能 (OSA-710)
• モジュール交換で光分散測定やOTDR測定に対応

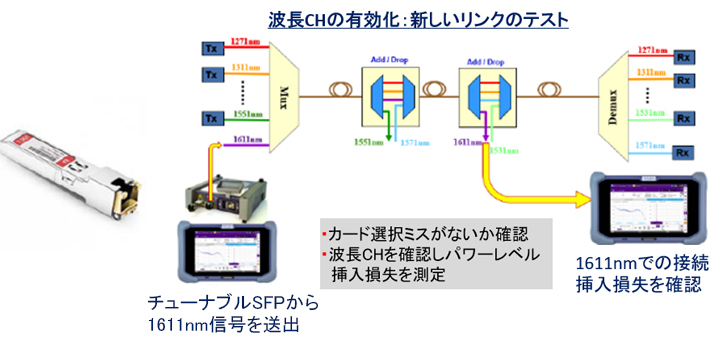

• チューナブルSFPで新しい波長ルートを検証

光分散測定器：SOP、CD/PMD/AP

世界最小の光分散テスト・ソリューション

• CD（波長分散）/PMD（偏波モード分散）/AP（減衰プロファイル）の測定が1台で可能
• 持ち運びに便利な小型光源ユニット（OBS-5xx）
• 最大レンジ： CD=55dB, PMD=65dB, AP=60dB

Novoptel_SOP測定ソリューション

EPS1000 偏波スクランブラ/トランスフォーマ

• 最高20nsのサンプリング間隔
• 20Mrad/sの高速スクランブル
• C,Lバンド以外にO,Sバンドもオプション対応

PM1000 ポラリメータ

• 最大100MHzのリアルタイムポアンカレ球表示
• ミュラー行列、ジョーンズ行列、PDL、PMD測定（EPS1000とセットで）
• 自動で偏光消光比(PER)を測定
• C,Lバンド以外にO,E,Sバンドもオプション対応

フィールド用ハンディー光測定器

光源付パワーメータ
FX45

• 超小型210g
• 光源：1310/1550nm　-5dBm以上
• パワーメータ：850～1650nm
         -65～+10dBm、-50～+25dBm

光源付パワーメータ
OLT-55

• 小型/多機能
• 光源：1310/1550nm、1310/1490/1550nm
     1310/1550/1625nm　-5dBm以上
• パワーメータ：850～1650nm
         -70～+10dBm、-50～+27dBm

光可変減衰器
OVA-50

• 減衰性能：2.5～60dB、0.05/0.10/1.00/10.00dB
  ステップ
• 波長範囲：SM 1260～1650nm
• 出力モード：出力制御、絶対/相対減衰量設定
  　　　　　　/プログラム

可視光源
FFL-050

• 超小型46g
• 検出距離：7km（SMF）
• バッテリ動作時間：30時間

光電話器
OTS-20

• 同時に双方向で会話可能
• SMFは90km、MMFは5kmまで通信可能
• 単3アルカリ乾電池3個で10時間使用可能

光ケーブルフォルトロケータ
FL-41/41f

• ワンタッチ自動測定で35秒以内で断線距離を表示（～60km)
• 測定光源波長:1650nm
• 光パワ－メータ機能搭載：1310/1490/1550/1625nm、-40～0dBm

ハンディダミーファイバ

• シャッター式アダプタ（キャップ紛失防止）
• 寸法：115×89×40mm
• ファイバー長：～200mで任意で対応
  ※200m以上は筐体サイズ変更で対応可能

その他
通信用測定器

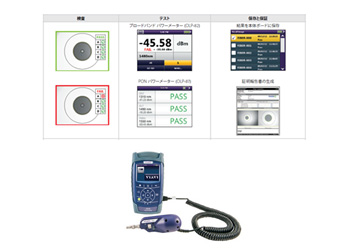

SmartClassFiber FBP-HD4i オールインワン型ファイバースコープ

• タッチスクリーン内蔵、ライブ画像表示
• 自動合否判定機能（IEC-61300-3-35）
• 内蔵メモリに結果保存/エクスポート

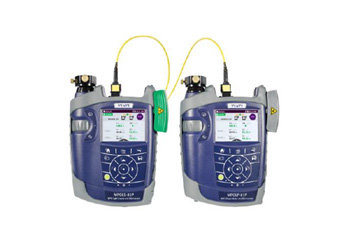

SmartClass Fiber
MPOLx

業界初「真の」MPO Tier1 認証テスター

• 長さ＋損失＋極性の測定が可能
• 光源側･光パワーメーター側のどちらからも操作･結果表示が可能
• 6 秒以内で 12 芯全てを全自動テスト
• IEC61280-4-5、TIA-526-28準拠

光瞬断発生器 TMZ1100シリーズ

光リンクの瞬断を100μsステップでエミュレート

• 最小100μsの瞬断を生成可能
• 瞬断時間を100μs～1sまで100μsステップで設定可能
• 1.31μm/1.55μm、1芯/2芯/1芯双方向のモデルを用意
• 瞬断挿入はPC制御の他、前面ボタン、外部トリガ入力にも対応
• 瞬断発生パターンのプログラミングも可能
• スケジュール機能搭載（内蔵クロック、NTPサーバー同期）

製品仕様

型名一覧

※カスタム仕様への対応も可能です。
