100G/400G/800G テストソリューション

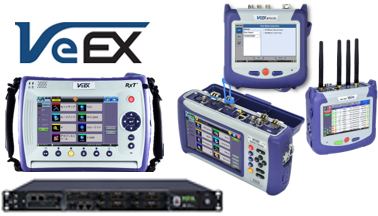

VeEX製品は下記の特徴から国内通信キャリア様、装置メーカ様等を中心に多数のお客様に導入いただいております。

• フィールドユースに適した小型・軽量かつ、シンプルな操作性
• Ethernet/SDH/OTN/CPRI/SyncE/PTPを始め、多様な通信方式に対応した製品ラインナップ
• 現場作業者の要望を反映したきめ細かい試験機能、日本市場向けカスタマイズ対応

VIAVIは世界の通信測定器市場で高いシェアを誇る測定器メーカーです。
特に800GやCFP2-DCOに対応したONT-800シリーズは、研究開発・検査・トラブルシュートに有効な最先端・業界標準の高機能光ネットワークテスターです。

RxT1202/6800 800G対応　フィールドテスタ
業界最小 最先端コヒーレント対応

• 800G
• 400GE（ZR/ZR+）
• 100GE/112G OTN
• 50GE/40GE/25GE
• 1GE/10GE
• 10/100/1000-T
• 10G OTN/SDH/SONET

インターフェース

• 2x　QSFP-DD800：800GBASE-X(800Gは1ポート)/QSFP-DD:400GBASE-X/400GZR/ZR+(PAM4)
• 2x　QSFP56/QSFP28/QSFP+：200GE/100GE/OTU4/50GE/40GE/OTU3 (PAM4/NRZ)
• 2x　SFP-DD/SFP56/SFP28(PAM4/NRZ)
  • 50GE,25GE,10GE,100FX/1000-X
  • OTU2e,OTU1e,OTU2,OTU1
  • STM-64/16/4/1/0,OC-192/48/12/3/1

主な特長

• 小型軽量 800Gbpsまでのテストレートに対応
• フィールドサイズ 260x200x108mm、約3.6kg
• 800GE PCS/FECおよび800GE（2x400GE）スループットテスト
• 最大4つの同時独立テスト及びデュアルポート(800GE除く)を実装
• クラス最高のシグナルインテグリティを実現するネイティブ 800G QSFP-DD800、400G QSFP-DD、
  QSFP56、SFP- DD112、SFP56 PAM4 ハードウェア（アダプタ不要）
• 包括的レイヤ2/3/4の業界標準イーサネット・リンク・テスト機能
• I2C/MDIOレジスタリード/ライト機能
• レーンごとのPAM4ホストプリエンファシス設定
• 7インチTFTカラータッチパネルと日本語対応で快適操作
• SCPI・VNC・Webブラウザリモート、オートテスト機能

RxT1202/6402 400G×2ポート フィールドテスタ
400G(ZR/ZR+)コヒーレント対応

• 400GE（ZR/ZR+）
• 100GE/112G OTN
• 50GE/40GE/25GE
• 1GE/10GE
• 10/100/1000-T
• 10G OTN/SDH/SONET

インターフェース

• 2x　QSFP-DD:400GBASE-X/400GZR/ZR+(PAM4)
• 2x　QSFP56/QSFP28/QSFP+：200GE/100GE/OTU4/50GE/40GE/OTU3 (PAM4/NRZ)
• 2x　SFP-DD/SFP56/SFP28(PAM4/NRZ)
  • 50GE,25GE,10GE,100FX/1000-X
  • OTU2e,OTU1e,OTU2,OTU1
  • STM-64/16/4/1/0,OC-192/48/12/3/1

主な特長

• 2x　400GEの同時テスト機能
• 400G QSFP-DD/OSFPトランシーバのネイティブサポート
• フィールドサイズ：260 x 180 x 85mm、約3.3kg、バッテリ動作
• IEEE802.3bs・MSA準拠のトランシーバをサポート
• ネイティブPAM4の電気レーンテスト
• 100G独立同時2ポートテスト可能（QSFP-DD or QSFP28 x各1）
• 2アプリケーション同時テスト可能（QSFP-DD,QSFP28,SFP56,SFP28,SFP+,SFP）
• アドバンスドKP4 FECストレステストとアナリシス
• 合否判定機能付き自動試験機能
• 400GBASE-SR8,FR8,LR8，DR4,FR4,LR4,CR8,CR4,400G-ZR/ZR+を含む広範囲の400GEに対応

400G　2ポート同時試験

4x 100G　ブレークアウト試験

Rx Lane 光受信パワー測定

FEC エラー測定結果

FEC エラー挿入/エラー測定

QSFP-DD ストレステスト

ZR+ Coherent テスト①

ZR+ Coherent テスト②

RxT1200/6400 400Gフィールドテスタ
QSFP-DD/OSFP PAM4対応

• 400GE
• 100GE/112G OTN
• 50GE/40GE/25GE
• 1GE/10GE
• 10/100/1000-T
• 10G OTN/SDH/SONET

インターフェース

• QSFP-DD：400GE
• OSFP：400GE
• QSFP28：100GE/OTU4/50GE
• QSFP+：40GE/OTU3
• SFP56/28/SFP+/SFP
  50GE,25GE,10GE,100FX/1000-X
  OTU2e,OTU1e,OTU2,OTU1
  STM-64/16/4/1/0,OC-192/48/12/3/1

主な特長

• 400G QSFP-DD/OSFPトランシーバのネイティブサポート
• フィールドサイズ：260 x 180 x 85mm、約3.3kg、バッテリ動作
• IEEE802.3bs・MSA準拠のトランシーバをサポート
• ネイティブPAM4の電気レーンテスト
• 100G独立同時2ポートテスト可能（QSFP-DD or QSFP28 x各1）
• 2アプリケーション同時テスト可能（QSFP-DD,QSFP28,SFP56,SFP28,SFP+,SFP）
• アドバンスドKP4 FECストレステストとアナリシス
• 合否判定機能付き自動試験機能

Rx Lane 光受信パワー測定

FEC エラー測定結果

FEC エラー挿入/エラー測定

QSFP-DD ストレステスト

RxT1200/6200 100Gテスタ
100G独立2ポート同時測定

[ 100GE/112G OTN, 32G FC, 25G eCPRI, 24G CPRI, 10G SDH/SONET, PDH/DSn ]

インターフェース

• QSFP28：100GE/50GE/OTU4
• CFP4：100G/OTU4
• QSFP+：40GE/OTU3
• SFP28/SFP+/SFP
  25GE,10GE,100FX/1000-X
  OTU2e,OTU1e,OTU2,OTU1
  STM-64/16/4/1,OC-192/48/12/3/1
  ファイバチャネル：32G,16G,10G,8G,4G,2G,1G
  CPRI：25G eCPRI,24.33G,12.17G,10.14G,9.83G,8.11G
  6.14G,4.92G,3.07G,2.46G,1.23G,614.4M
• RJ45：10/100/1000BASE-T

プラットフォームの特長

• 1.5Mbps～100Gbpsまでのテストレートに対応
• フィールドサイズ：260 x 180 x 85mm、約3.3kg
• 2アプリケーション同時テスト可能
• SFP28にて25GE,25G eCPRI,24G CPRI,16G/32G FCに対応
• モジュール交換で光スペアナ,OTDRにも対応

100GE 100%スループットテスト結果

ラウンドトリップ遅延測定

eCPRIフレーム設定画面

光トランシーバー診断概要結果

マルチサービスフィールドテスタ TX340S-100GX
業界最小・最軽量100GEテスタ

プラットフォームの特長

• 小型軽量 64k～100Gまでのテストレートに対応
• フィールドサイズ 290×140×66 mm、約2.0kg
• 100GE 1ポート + 10GE /1GE 2ポート 3ポート同時測定
• 10GE 2ポート + STM64 2ポート 4ポート同時測定
• トランシーバ診断・I²C解析機能
• 1GE /10GE IEEE1588v2 PTPに対応
• 25GEに対応
• 10G eCPRI/25G eCPRIに対応
• 24.33G CPRIに対応
• 光OTDRモジュール搭載で光ネットワークの設置・保守が可能
• 4ポート独立にプロトコル設定が可能
• 4ポートの概要表示と起動・監視が可能
• EZ Remote スマホテザリングで Internet 経由のリモート制御
• VNC/Webブラウザによるリモート制御
• 合否判定機能付き自動試験機能

フレキシブルな構成が可能

• A 構成
  • QSFP28/QSFP+ 100GE/OTU4/40GE/OTU3（1ポート）
  • SFP28:25GE/25GeCPRI/32FC（1ポート）
  • IEEE802.3 bj RS-FEC に対応
• B 構成
  • 1GE or 10GE or OTU2 / OTU2e or SDH/SONET or 16G FC（4ポート）
  • CPRI Layer2 614.4Mbps～12.165Gbps（4ポート）
• 共通構成
  • SFP+：100BASE-FX、1000BASE-X、10GE、10GBASE-T、STM-0/1/4/16/64、STS-1/OC3/12/48/192、ODU0、ODUFlex、OTU1、OTU2、OTU1e/2e（2ポート）、ファイバチャネル 1/2/4/8/10 /16G、CPRI：614.4Mbps～12.165Gbps
  • 10/100/1000BASE-T（2ポート）
  • PDH/DSn：E1/2/3/4、DS1/3（1ポート）

4ポート 同時表示画面

Y.1564試験画面

自動試験機能

コントローラから試験回線を介してレスポンダを遠隔制御。（インバンド リモート コントロール）
コントローラはレスポンダに対し、E2L(End-to-Loopback)、E2E(End-to-End)を制御し、Ping試験、スループット試験を実行。複数の試験設定を予め保存しておけば、スタートするだけですべての試験を実施し、合否判定の上、結果を自動保存。レスポンダの測定結果もコントローラで取得可能。

試験設定画面

試験開始画面

試験結果画面

試験結果画面（判定基準）

Webブラウザリモート機能

EZリモート機能

MTX150 マルチサービスフィールドテスタ
64k～10Gまでのイーサネット/SDH/ISDN/ファイバーチャネルに対応

インターフェース

• イーサネット：10/100/1000-T/100FX/1000-X/10GBASE-R
• SDH/SONET：STM-0/1/4/16/64、STS-1/OC-3/12/48/192
• ファイバチャネル：1/2/4G
• PDH：DS1/3、E1～E4
• ISDN-PRI
• DATACOM

プラットフォームの特長

• 小型軽量： 150 x 150 x 70mm、1kg以下
• バッテリ動作：1GE 約3.5H、STM16：約5H
• ディスプレイ：5インチTFTカラータッチパネル　日本語対応
• VNC/Webブラウザによるリモート制御
• EZリモート　スマホテザリングでインターネット経由のリモート制御
• オプション追加で機能拡張：OTDR、光ファイバースコープ

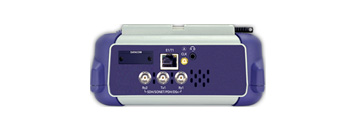

MTX150x 10GE

• 10GBASE-R, 10GBASEｰTのDual試験が可能
• BASE-T をカッパーSFP無しで試験可能

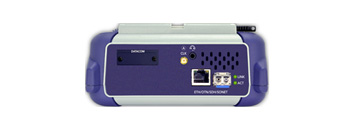

MTX150 10G Ready

• SDH/SOMET,STM等の試験が可能
• 10GBASE-R,10GBASE-Tの試験も可能なため
  マルチ対応測定器として

DI-1000 光ファイバースコープ

OPT-BOXe OTDRモジュール

イーサネットフレーム設定

遅延時間設定

SDH設定画面

ファイバチャネルフレーム設定

ISDN PRI CALL設定

ISDN 発信設定

400G対応MPAマルチプロトコルアナライザ

100G x 13ポート or 25G x 12ポート or 10G x 12ポート or 400G x 2ポート
Ethernet/IP・OTN&SDH/SONET・FiberChannel・CPRI

プラットフォームの特長

• コンパクトな本体シャーシ（19インチ1Uサイズ）で10M～400Gまでのすべてのテストスピードに対応
• MPA1台に対しリモートGUIにて20ユーザーまで各ポート毎に独立操作が可能
• インタフェース切替時間が非常に速く設定変更までの待ち時間が少ない
• 新たな規格に柔軟に進化できるFPGAベースのテストモジュール
• OTUCn 1～6、FlexEをサポート

400GE FEC Layer Testing画面

Advanced FEC Error Injection

Advanced FEC Symbol Error Analysis

マルチチャネルOTNジェネレーション&アナリシス画面

OTUCn測定画面

各測定モジュールの主な機能

MPM-400DCO

1x CFP2-DCO +　1x　QSFP-DD　Multi-Protocol Module

CFP2-DCO

• プラグ可能なCFP2-DCO400ZR、OpenZR+、OpenROADM、およびCFP2モジュールをサポート
• 最大400Gbpsのデータレート
• OIF-CFP2-DCO-01.0の仕様
  • 8x 56G PAM4 SerDes
  • 8x 28G NRZ SerDes
• CFP MSA管理インタフェース仕様2.6
• 30ワットを超えるトランシーバをサポート

QSFP-DD

プラグ可能なQSFP-DD400ZR、OpenZR+、QSFP56、QSFP28、QSFP+モジュール、AOC、およびDACをサポート

• 最大400Gbpsのデータレート
  QSFP-DD MSA HW仕様Rev 5.1
  • 8x 56G PAM4 SerDes
  • 8x 28G NRZ SerDes

以前の仕様との互換性を持つQSFP-DD CMIS 5.1

• OIF-C-CMIS-0.10
• 20ワットを超えるトランシーバをサポート

各測定モジュールの主な機能

MPM-600G

6 x Port 100G QSFP28 Multi-Protocol Module

• OTU4/3、40/100GBASELR4/SR4 QSFP28 or QSFP+
• PCSとRS-FECレイヤの検証機能
• OTUCn光伝送ネットワーキング標準をサポート
• OTUCnエラー・アラーム発生検出、BER/SDT/RTD測定
• FlexE Nx100GBASE-R PHYボンディング,サブレート,チャネライゼーションテスト
• FlexE 5G,10G,40G & variable Nx25G MAC clients
• FlexE shim and calendar layer control/testing
• FlexE エラー/アラーム発生検出によるオーバーヘッド,マルチフレーム検証

MPM-400AR

Dual Port 400GE QSFP-DD PAM4 Module

• IEEE802.3bs 標準に準拠400Gイーサネット
• 400GBASE-LR4/FR4/DR4/SR8/FR8等に対応
• PCS / FEC 、イーサネットレイヤー検証
• FEC コードワードエラー分布解析
• アドバンスドFEC ストレステストと解析機能
• QSFP DD モジュール診断チェック機能
• QSFP DD I 2 C MDIO 解析機能

MPM-100AR

• OTU4/3、40/100GBASELR4/SR4 QSFP28 or QSFP+
• デュアルポート SFP/SFP+/SFP28
• 25GBASE SFP28に対応
• 10G/16G/32Gファイバチャネルに対応
• PCSとRS-FECレイヤの検証機能
• OTUCn光伝送ネットワーキング標準をサポート
• OTUCnエラー・アラーム発生検出、BER/SDT/RTD測定

MPM-10G

• 10GE、2500BASE-X、1GE、10/100/1000BASE-T
• SONET/SDH OC1～192 STM0～64マルチチャネルテスト
• G.709 FECストレステスト機能
  OTU2、OTU2e、OTU1e、OTU2f、OTU1f、OTU1
• マルチチャネルOTNテストで測定時間短縮
  OTU2(4xODU1)、(8xODU0)、OTU1(2xODU0)
• ファイバチャネル 1/2/4/8/10G

MTTplus モジュラーテストプラットフォーム
目的に合わせて現場でテストモジュールを交換可能

プラットフォームの特長

• モジュール交換で各種機能に対応
• 小型軽量　188 x 168 x 80mm、約1.8kg
• 7インチカラータッチパネル、日本語表示（多国語対応）

MTTplus410 光ファイバーモジュール

• OTDR
• 光損失測定
• 光源
• 光パワーメータ
• 可視光源

MTTplus420 GPONモジュール

• PONのパススルー測定に対応
• 上り：1310nm　下り：1490/1550nmの光レベル測定とヒストグラム表示
• ONT/ONU IDとシリアル番号表示
• OMCI/PLOAMのキャプチャ/デコードと解析

MTTplus320 マルチサービステストモジュール

• デュアルポートSFP+：100M～10G
• デュアルポートRJ45：10/100/1000M
• BNC/RJ45：E1～E4,DS1/DS3/STM-0

MTTplus522 OFP+Expertモジュール

• メタルラインテスト
• ブロードコムチップG.fast/DSL CPE

MTTplus523 G.fast+DSLモジュール

• ブロードコムチップG.fast/DSL CPE

MTTplus260 SDSLモジュール

• CPE/COエミュレーションの事前評価
• SHDSL用IP/ATMサービステスト機能

XGL-100 10GEループバックBOX

受信したイーサーフレームを折り返し

• 受信フレームのアドレスをスワップし折り返し
• 3種のループモード：IP、MAC、物理
• 10G(光)、1G/100M(光)、10/100/1000M(RJ45)に対応
• スマホで設定操作(WIFI)
• 小型軽量：200x150x30mm、重量：400g

800G対応 高機能光ネットワークテスター

OSFP800G、QSFP-DD800Gや複数のQSFP-DD、QSFP-56、QSFP-28ポートを備えた、最先端・業界標準の高機能光ネットワークテスター

ONT-800の特長

• 800G 光伝送用の電源と冷却要件を満たした設計
• モジュールおよびテストポート同期用の高精度クロックモジュール
• 高機能な解析機能及び多彩なストレス試験機能で研究開発・検査・トラブルシュートに有効
• 充実したリモート機能で遠隔での操作、テスト開始/停止、データの取出などが可能
• 様々なモジュールを柔軟に搭載可能

モジュールの一例

800G FLEX XPM モジュール

OSFP800G 及び QSFP-DD800に対応

800G FLEX V2 モジュール

QSFP-DD、QSFP-56、QSFP-28を搭載
4×100G、8×50Gのブレークアウトが可能

800G FLEX DCO モジュール

CFP2-DCOを搭載し400Gコヒーレントに対応

Nポートモジュール

1G～100Gのレートをに対応

FEC Error Insert

Alignment Marker

Dynamic skew

この表は、適切なモジュールを選択するためのポートフォリオの概要を示しています。特にNポートモジュールと800G FLEX モジュール用のアプリケーションが随時追加される予定です。
