車載用モータに取り付けられるレゾルバは取付誤差が発生します。
本装置は､この取り付け誤差（位相差） を計測する装置です。
特徴
- R/Dコンバータモジュールを使用せず､レゾルバから直接信号を入力するため､正確な計測が可能です。
- 負荷モータの制御と計測処理を1つのPCで行うため､全自動での計測が可能です。
- モータ極数､レゾルバ極数の設定が可能なため､さまざまな種類のワークを計測することができます。
仕様例
| 対象モータ | 3相モータ 回転数 100rpm～3000rpm(評価回転数) 誘起電圧: 最大30V |
|---|---|
| 対象レゾルバ | Ref波 10KHz～20KHz sin/cos出力 巻線比 |
| 計測項目 | U相誘起電圧 Ref/sin/cos電圧 モータU相とレゾルバの位相差(電気角) |

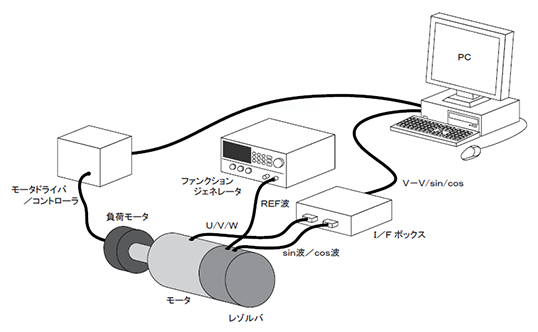

システム構成例

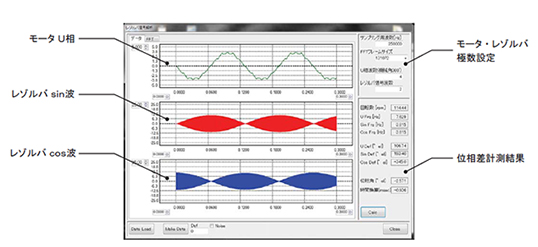

ソフト画面例
