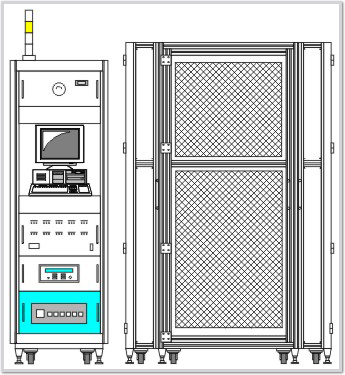

装置概要
本装置は、IGBT/IPM/DIODEに、規定の電力を消費させ、決められた時間内で断続通電を行い、試料の信頼性試験を行う装置です。また、同時に熱抵抗測定も可能で、そのデータをRS232Cで出力します。
| 対応素子 | IGBT/IPM/DIODE |
|---|---|
| 通電モード | 連続・間欠(熱抵抗測定可能) |
| 通電電源 | ～800A max 開放電圧:16V Vce設定:～10.0V(IGBTの場合、VGEは自動コントロ－ル) |
| 時間設定 | 通電時間:0.5～600.0sec. 停止時間:1～3600sec. |
| 回数設定 | サイクル数(運転モード共通):999999回 間欠動作回数:9999999回(カウンタ－機能付き) |
| 動作モード | 1)定電力(IGBTのみ) 2)VCE(ON)(IGBT IPM) 3)VF(Diのみ) |
