5G・ローカル5G測定器・ルータ、端末

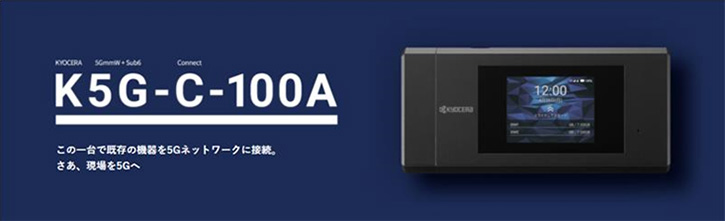

京セラ K5G-C-100A

さまざまな機器との高い接続性

USB Type-C^™、Wi-Fi^®（Wi-Fi6対応）、Bluetooth^®など、有線・無線で既存の製品と接続可能です。また、変換アダプタの利用で、HDMIやRS232C、有線LANポートとも接続ができます。


デュアルSIM対応

公衆網／ローカル網の双方で利用できるデュアルSIM対応。また、既存の4G網を利用したNSA方式と5G単独のSA方式に対応しています。
※SAはローカル5Gでのみ使用可能です。


エッジコンピューティングが可能

高性能CPUでエッジコンピューティングが可能。AOSP向けアプリをインストールすることで、デバイス単体でデータ処理し、クラウド集中の負荷を低減。リアルタイムで信頼性の高い処理が可能です。

VIAVI CellAdvisor5G / OneAdvisor-800

5G無線アクセスの建設・保守で必要な試験機能ポータブルな筐体に実装

• Sub 6GHz と ミリ波対応 (最大9kHz～44GHz対応モデルあり)
• 5GNR (3GPP仕様) 準拠
• 最大400MHz キャリアのスキャン･解析対応
• 超高性能リアルタイムスペクトラムアナライザー
• 5G ビームフォーミング解析
• Google Maps & GPSと連携したエリアマッピング
• 図面上にプロットできるインドアマッピング
• バッテリー連続駆動4時間以上
• LTE/LTE-AとNSA・DSS解析対応
• EMF（電磁界）解析
• Wifi/LANでのリモートコントロール
• 安心の3年保証

リアルタイムスペクトラム

スペクトラムロギング・リプレイ

ビーム解析

インドアマッピング

アウトドアマッピング（GPS & Google Maps連携）

CellAdvisor5G、OneAdvisor800にOTDRモジュールやCAAモジュールを組み合わせ、
基地局の保守に必要な光＆RF機能を一台に集約

OTDR Modules

Cable and Antenna Analyzer Modules

クラウド & リモートアクセス

「SmartAccessAnywhere」（無償ソフト/アプリ）を使い、社内LAN環境の外に居ても、インターネット接続がある環境であれば、遠隔でVAIVI測定器を操作したり、設定ファイルや測定結果の転送が可能。
現場で問題があった時のヘルプ･アシスト等に便利です！

Accuver PCタイプテストツールXCAL

機能概要

• L3メッセージおよび各種パラメータ取得
• スループット測定
• 音声／データの同時測定が可能
• PPP／FTPのレイヤメッセージ表示機能
• 音声アラーム機能
• 屋内測定機能
• リアルタイムマッピング機能
• スクリプトを設定することによる自動測定機能
• 各種チップセット対応：Qualcomm、Samsung、MEDIATEK、Hisilicon

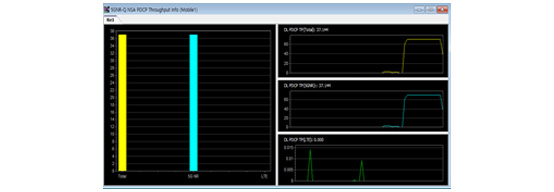

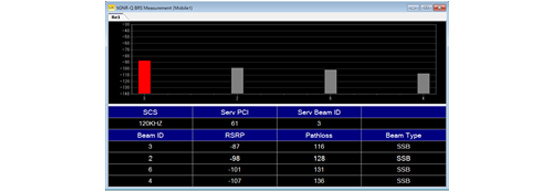

Throughput & Beamforming Measurement

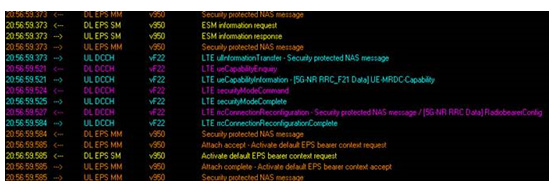

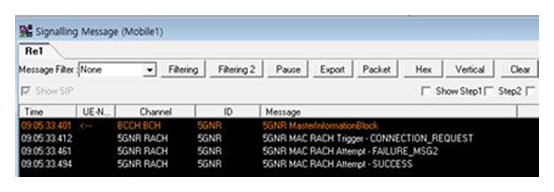

5G NR Signaling Message(support R15)

Accuver 測定データ詳細解析ツールXCAP

XCALシリーズで収集されたデータのマイニング、分析、レポートを可能にする分析プラットフォーム

主な解析機能

特徴：Time Sync機能により特定時刻のメッセージ、RF、QoS状況を解析可能

Accuver UEベーステストツールXCAL-Solo/Mobile

モバイル形態で無線ネットワーク測定・ログデータ取得が可能

• L3メッセージおよび各種パラメータ取得
• スクリプトを設定するとこで自動測定が可能
• 音声／データの同時測定が可能
• 屋内測定機能
• 各種チップセット対応：Qualcomm、Samsung、MEDIATEK、Hisilicon

XCAL-bottom(Non-Rooted^※1)

• 小型H/Wを接続することでUSB経由でChipset情報を取得
• 端末を入れ替えて使用可能
• H/Wで取得したKPIをスマートフォンのディスプレイにリアルタイム表示
• ログファイルはH/Wに保存

XCAL-Mobile (Rooted^※2)

• 移動機単独での無線ネットワーク測定が可能

※1：DMインタフェース、専用LinuxドライバをサポートしているAndroid端末である必要があります
※2：未対応端末に関しては開発が必要となります（対応端末に関しましてはお問い合わせ下さい）

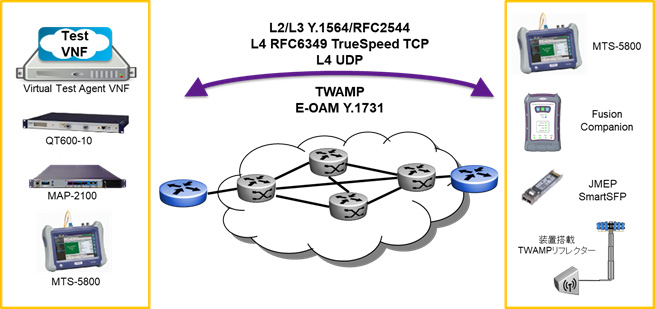

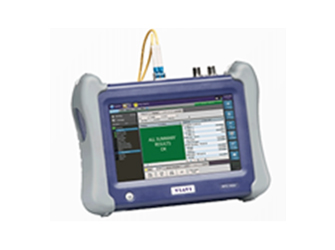

VIAVI MTS-5800

5Gのスループット・遅延測定/時刻同期測定

特徴

• Ethernet 10M～最大100G 2ポート同時テスト可能
  UL/DL毎のスループット、遅延、パケットジッタの確認！
• PTP/SyncE/GPS同期精度テスト機能
• eCPRI試験機能
• ルビジウム(TEM v2)モジュール/OTDRモジュール/ 光スペアナモジュール等の幅広いモジュールの搭載が可能

アンテナ設置調整ツール RFビジョン

5Gアンテナ設置の調整・精度を素早く検証

• GNSS(GPS＆GLONASS) 搭載により天候に左右されず高精度に調整可能
• 方位、傾き、ロールの調整、データ保存・レポート作成が可能
• 設置時の指向方向の写真を保存可能（地震や台風、樹木による環境変化を確認可能）

5G用アンテナカプラ、小型シールドBOX

森田テック5G第一弾製品となった28GHz帯アンテナカプラ

端末用シールドボックスのダウンサイジングを可能にした専用アンテナカプラ

アンテナカプラの第二弾となったサブ6GHz用アンテナカプラ

新たな測定の可能性を持つ両偏波対応アンテナカプラ

可能な限りダウンサイジングした森田テックの第二世代シールドボックス

OTA試験の課題を一気に解決

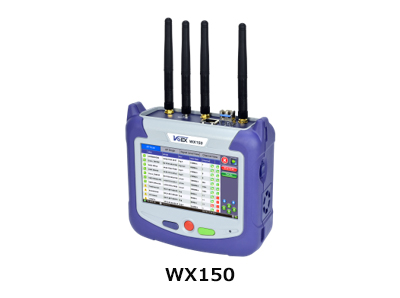

WX150 WiFi Air Expert WiFi 6

WiFiの故障診断/開通試験用オールインワンタイプのフィールドテスタ

特長

• 802.11a/b/g/n/ac/ax MIMO 2×2:2（内蔵アンテナ）
  ac：最大1.3Gbps、ax：最大10.53Gbps
• V-Perf機能と専用V-プローブレスポンダを使用
  スループットテストでネットワークパフォーマンスの確認が可能
• AP/クライアントの検出
• チャネル利用率、AP数の表示
• 受信レベルとノイズレベルの追跡
• WiFiスペアナ機能（2.4/5GHz）
• 自動テスト機能
• POE/有線LANテスト機能（10/100/1000BASE-T/1000BASE-X）
• 小型軽量　150 x 150 x 80mm、約1.1kg
• カラータッチパネル（5インチ）
• 日本語表示（多国語対応）
• 8時間駆動のバッテリー搭載

各デバイスの詳細情報

2.4G/5G帯APネットワーク検出

WiFiスペアナ1

WiFiスペアナ2

V-Perfスループットテスト

データレート時間表示

チャンネルビュー

レベル追跡

RSA306B USBリアルタイム・スペクトラム・アナライザ

主な仕様と特長

• 9KHz～6.2GHzの周波数レンジをカバー
• 入力レベル範囲：+20～-160dBm
• Mil-Std28800クラス2に対応した耐衝撃 / 振動特性
• 40MHzの取り込み帯域幅
• 100%の補足確立で100μsの最小信号時間を取り込み
• SignalVu-PCソフトウェア (標準添付) にてスペクトラム解析可能
• マッピング、変調解析、WLAN、LTE、Bluetooth規格のサポート (オプション)

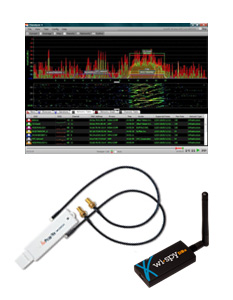

USBスペアナWi-Spy
USB無線LANアダプタAirPcap

Wi-Spy

802.11a/b/g/nやBluetooth、Zigbee、RFIDなどの電波状況を解析するUSB型のスペクトラムアナライザ
900MHz/2.4GHz/5GHz帯の解析を低コストで実現します。


AirPcap

業界標準プロトコルアナライザWiresharkと完全互換
全ての802.11パケットをキャプチャするUSB無線LANアダプタ
無線LANプロトコルの解析/試験を低コストで実現します。

リアルタイム・シグナル・アナライザ
RSA5000/6000(Tektronix)

RSA5000

RSA5000シリーズは、26.5GHz周波数帯域、およびクラス最高110MHzリアルタイム帯域幅のRF性能と、第三世代のDPX®テクノロジーを搭載したミッドレンジ・シグナル・アナライザです。今日要求される様々な測定機能、精度仕様を備えており、複雑なスペクトラム解析も広いダイナミックレンジで容易に実現できます。

RSA6000

最高26.5GHz/110MHzのリアルタイム解析
高性能RSA6000シリーズ・スペクトラム・アナライザは、他のスペクトラム・アナライザでは見逃してしまうような設計上の問題を容易に検出できます。業界トップクラスのダイナミック・レンジと周波数帯域、そして独自のDPX^TMLive RFスペクトラム表示により、設計の安定性を確認でき、問題をすばやく表示することができます。

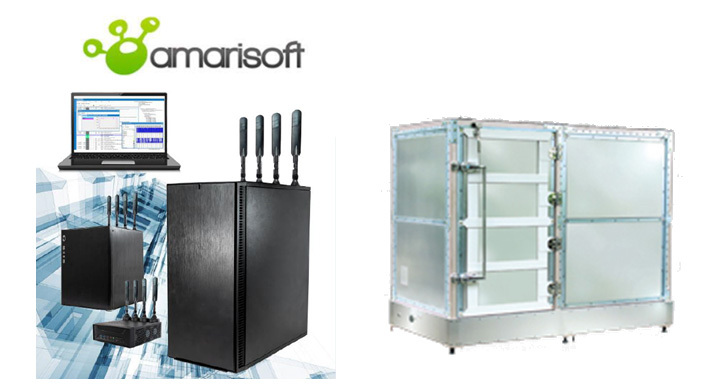

シミュレータ・キャプチャ装置・電波暗箱・電波暗室
