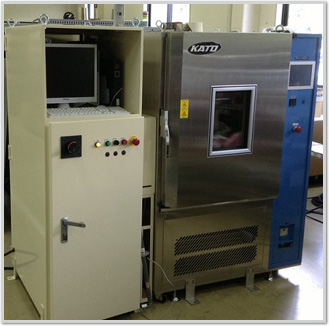

本装置は、次世代パワーデバイスとして開発の進む高耐圧SiCパワーデバイスを高温、高湿、不飽和加圧蒸気の環境において、最大13kVのDC/AC電圧を印加し、漏れ電流を評価する為の試験装置です。1つの環境槽の中で、最大5個まで同時に試験することが可能です。
※環境試験槽は、ご要求に合わせてカスタマイズ可能です。
※ワークに合わせた各種治具の製作も可能です
共通仕様
- 試験電圧は、最大で13kV(実効値)まで出力可能(ワーク全てに同じ電圧を印加)
- ワークは同時に5個まで試験可能
- 漏れ電流はワーク毎に独立して計測
漏れ電流計測範囲 ： 0～2mA
計測分解能／精度 ： 10nA／±0.05% of FS
サンプリング周期 ： 1ms～10s - 試験の操作、データ収集は、PCの専用アプリケーションで一括操作可能
高温印加試験装置 仕様
| 制御温度範囲 | 常温+20℃～350℃ |
|---|---|
| 温度変動幅 | ±0.5℃(無負荷時) |
| 内容量 | 288L |
高温高湿印加試験装置 仕様
| 制御温度範囲 | -20℃～100℃ |
|---|---|
| 制御湿度範囲 | 10～98%RH(10~40℃) / 30~98%RH(40~95℃) |
| 温度変動幅 | ±0.3℃(無負荷時) |
| 湿度変動幅 | ±2.5%RH(無負荷時) |
| 内容量 | 288L |
不飽和加圧蒸気印加試験装置(HAST装置) 仕様
| 制御温度範囲 | 105℃～160℃ |
|---|---|
| 湿度制御範囲 | 65～100%RH |
| 制御圧力範囲 | 0.019～0.393MPa |
| 内容量 | 12L |

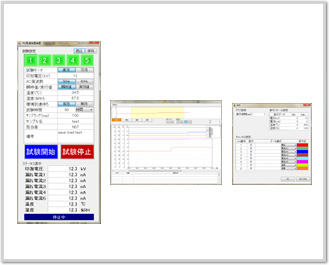

専用アプリケーションソフト
試験の条件設定、状態監視、モニタリング(グラフ表示)を行うことが出来ます。
試験データは、CSVで自動保存されます。
