概要

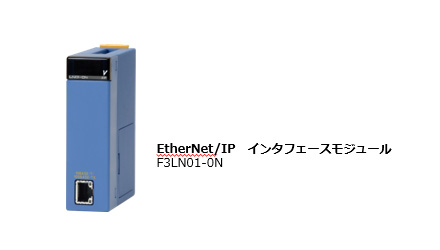

産業用イーサネットの標準ネットワークである EtherNet/IP （Ethernet Industrial Protocol)）に準拠した
インタフェースモジュールです。
オープンでグローバルな産業用ネットワーク
- EtherNet/IP はオープンな規格として、ODVA（Open DeviceNet Vendor Association）で管理されており、様々な産業用機器で採用されています。
- IEC61158 国際標準規格。SEMI スタンダード E54.13 としても認定
産業用Ethernet グローバルシェアナンバーワン！
自動車、半導体業界での普及が見込まれるオープンネットワークです。
特長
（１）システム構成のフレキシビリティ向上
- アプリケーション層に制御用通信プロトコルCIP（Common Industrial Protocol）を使用していることで、異なるネットワーク間でもシームレス通信が可能。

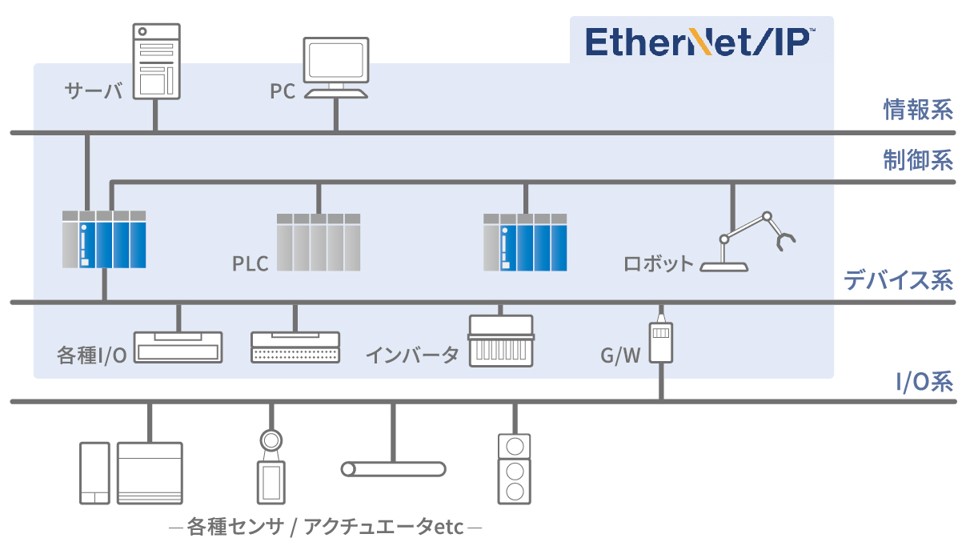

- マルチベンダ環境で、センサ・アクチュエータから情報通信まで、広範囲のデバイス接続が可能。拡張性に優れたシステム構成を実現。
- １つのシステムでEtherNet/IP モジュールを複数枚実装できるので、ネットワークを制御系と情報系で分離したり、ネットワークの冗長化の対応も可能。
- EtherNet/IP モジュール経由で、FA-M3 プログラム開発ツールWideField3 との接続や上位リンクアクセスが可能。
- I/O-Link のゲートウェイが使用可能。
（２）設定要素の少ないEtherNet/IP 環境を提供（無償設定ツール）
- オリジネータ／ターゲットの機能を持ち、スキャナ機器としてもアダプタ機器としても使用可能。
- アダプタのアプリケーションタイプに「Excusive Owner」も選択できるので、アダプタに対しての書き込みが可能。それぞれにアダプタ機能を設定する必要なし。
- ネットワークに接続しているアダプタを検出してもスキャンリスト登録が可能。
- アダプタとの接続ができない時のツールサポート機能あり。
（３）PLC 間の通信をFL-net と同様に他社のPLC とも簡単に接続可能
- IO 通信データはシーケンスCPU のリンクレジスタとリフレッシュが行われ、EtherNet/IPインタフェースモジュールとシーケンスCPU 間でデータ交換を行うことができます。
- IO 通信で入出力合わせて16,384 バイトのデータを取り扱うことができます。
関連製品
ＦＡ－Ｍ３ 設定ツール

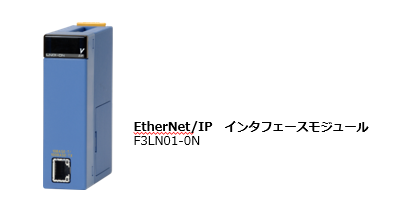

EtherNet/IP インタフェースモジュール （SF673-MDW）
横河電機会員制サイト 「Partner Portal 」より、無償ダウンロード頂けます。
