100G x 13ポート or 25G x 12ポート or 10G x 12ポート or 400G x 2ポート
Ethernet/IP・OTN&SDH/SONET・FiberChannel・CPRI
プラットフォームの特長
- コンパクトな本体シャーシ（19インチ1Uサイズ）で10M～400Gまでのすべてのテストスピードに対応
- MPA1台に対しリモートGUIにて20ユーザーまで各ポート毎に独立操作が可能
- インタフェース切替時間が非常に速く設定変更までの待ち時間が少ない
- 新たな規格に柔軟に進化できるFPGAベースのテストモジュール
- OTUCn 1～6、FlexEをサポート
400GE FEC Layer Testing画面
Advanced FEC Error Injection
Advanced FEC Symbol Error Analysis
マルチチャネルOTNジェネレーション&アナリシス画面
OTUCn測定画面
各測定モジュールの主な機能
MPM-400DCO
1x CFP2-DCO + 1x QSFP-DD Multi-Protocol Module
CFP2-DCO
- プラグ可能なCFP2-DCO400ZR、OpenZR+、OpenROADM、およびCFP2モジュールをサポート
- 最大400Gbpsのデータレート
- OIF-CFP2-DCO-01.0の仕様
- 8x 56G PAM4 SerDes
- 8x 28G NRZ SerDes
- CFP MSA管理インタフェース仕様2.6
- 30ワットを超えるトランシーバをサポート
QSFP-DD
プラグ可能なQSFP-DD400ZR、OpenZR+、QSFP56、QSFP28、QSFP+モジュール、AOC、およびDACをサポート
- 最大400Gbpsのデータレート
QSFP-DD MSA HW仕様Rev 5.1- 8x 56G PAM4 SerDes
- 8x 28G NRZ SerDes
以前の仕様との互換性を持つQSFP-DD CMIS 5.1
- OIF-C-CMIS-0.10
- 20ワットを超えるトランシーバをサポート
| インタフェース | 規格 | ポート |
|---|---|---|
| 400GE KP4 RS-FEC | 400GAUI-8 PAM4 | CFP2-DCO & QSFP-DD |
| 200GE KP4 RS-FEC | 200GAUI-4 PAM4 | CFP2-DCO & QSFP-DD |
| 200GE KP4 RS-FEC | 200GAUI-8 NRZ | CFP2-DCO & QSFP-DD |
| 4x100GE KP4 RS-FEC | 4x 100GAUI-2 PAM4 | CFP2-DCO & QSFP-DD |
| 100GE KP4 RS-FEC | 100GAUI-2 PAM4 | CFP2-DCO & QSFP-DD |
| 100GE KP4 RS-FEC | 100GAUI-4 NRZ | CFP2-DCO & QSFP-DD |
| 100GE KR4 RS-FEC | CAUI-4 NRZ | CFP2-DCO & QSFP-DD |
| 100GE | CAUI-4 NRZ | CFP2-DCO & QSFP-DD |
| 50GE KP4 RS-FEC | 50GAUI-2 NRZ | QSFP-DD |
| OTL4.4 OTU4 ODU4 Bulk | 4x25G NRZ | CFP2-DCO & QSFP-DD |
| FlexE 1x 400GE KP4 RS-FEC | 400GAUI-8 PAM4 | QSFP-DD |
| FlexE 1x 200GE KP4 RS-FEC | 200GAUI-4 PAM4 | QSFP-DD |
| FlexE 1x 100GE | CAUI-4 NRZ | QSFP-DD |
| Unframed Lane BERT、 PRBSQおよびSSPRQテストパターン | 53.125G～56.42 PAM4 9.95G～28.21G NRZ | CFP2-DCO & QSFP-DD |
各測定モジュールの主な機能
MPM-600G

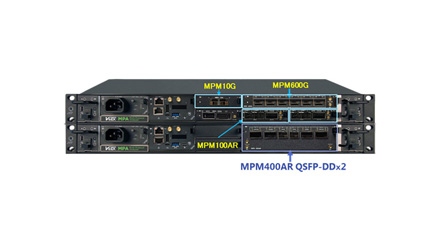

6 x Port 100G QSFP28 Multi-Protocol Module
- OTU4/3、40/100GBASELR4/SR4 QSFP28 or QSFP+
- PCSとRS-FECレイヤの検証機能
- OTUCn光伝送ネットワーキング標準をサポート
- OTUCnエラー・アラーム発生検出、BER/SDT/RTD測定
- FlexE Nx100GBASE-R PHYボンディング,サブレート,チャネライゼーションテスト
- FlexE 5G,10G,40G & variable Nx25G MAC clients
- FlexE shim and calendar layer control/testing
- FlexE エラー/アラーム発生検出によるオーバーヘッド,マルチフレーム検証
MPM-400AR
Dual Port 400GE QSFP-DD PAM4 Module
- IEEE802.3bs 標準に準拠400Gイーサネット
- 400GBASE-LR4/FR4/DR4/SR8/FR8等に対応
- PCS / FEC 、イーサネットレイヤー検証
- FEC コードワードエラー分布解析
- アドバンスドFEC ストレステストと解析機能
- QSFP DD モジュール診断チェック機能
- QSFP DD I 2 C MDIO 解析機能
MPM-100AR
- OTU4/3、40/100GBASELR4/SR4 QSFP28 or QSFP+
- デュアルポート SFP/SFP+/SFP28
- 25GBASE SFP28に対応
- 10G/16G/32Gファイバチャネルに対応
- PCSとRS-FECレイヤの検証機能
- OTUCn光伝送ネットワーキング標準をサポート
- OTUCnエラー・アラーム発生検出、BER/SDT/RTD測定
| MPM-100AR | QSFP28 | QSFP+ | SFP28 |
|---|---|---|---|
| 100GbE | 1 | ||
| 100GbE RS-FEC | 1 | ||
| OTU4 | 1 | ||
| 40GE | 1 | ||
| OTU3 | 1 | ||
| 25GbE | 2 | ||
| 25GbE RS-FEC | 2 | ||
| 10GbE | 2 | ||
| 10G/16G/32G FC | 2 |
MPM-10G
- 10GE、2500BASE-X、1GE、10/100/1000BASE-T
- SONET/SDH OC1～192 STM0～64マルチチャネルテスト
- G.709 FECストレステスト機能
OTU2、OTU2e、OTU1e、OTU2f、OTU1f、OTU1 - マルチチャネルOTNテストで測定時間短縮
OTU2(4xODU1)、(8xODU0)、OTU1(2xODU0) - ファイバチャネル 1/2/4/8/10G
| MPM-10G 10G Multi-Protocol Module | SFP SFP+ | Electrical SFP |
|---|---|---|
| OTU2, OTU1, OTU2e/1e, OTU2f/1f | 2 | |
| 10GbE LAN/WAN, 2.5GbE, 100MbE | 2 | |
| 1/2/4/8/10Gbps FibreChannel | 2 | |
| OC-192/STM-64~OC1/STM-0 | 2 | |
| 10/100/1000BASE-T | 2 |
