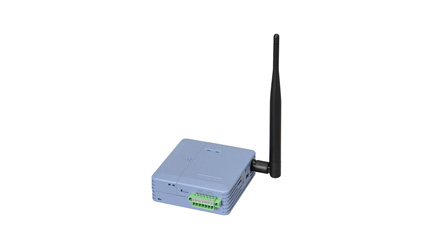

横河電機製 SMARTDAC＋シリーズに、小形・電池駆動のアナログ入力ユニット GX70SM が登場親機とマルチホップ無線で繋がり、ペーパレスレコーダ GX20/GP20、データアクイジションシステム GM10でデータ収集、状態表示が出来ます

概要

ユニバーサル入力2 ch、湿度測定1 ch（オプション）
ユニバーサル入力により、熱電対、測温抵抗体、電圧、アナログ統一信号やデジタル入力を自由に設定できます。また、入力校正ができます。
一定期間のロギングデータ（4500 点）を保存します。
測定周期5 分で5 年のバッテリー寿命です（基準動作状態、標準モードにて）。また、USB ポートからの電源給電も可能です。
無線入力ユニット設定ソフトウェアにより、無線入力ユニットの各種設定、保守が可能です。
また、無線入力ユニットのロギングデータを、通信断によるGX20/GP20/GM10 記録データの欠損部分に合成することが可能です。

特長

（１）測定機能

入力種類

ユニバーサル入力（直流電圧、熱電対、測温抵抗体、DI（電圧、接点）、直流電流（シャント抵抗使用）

入力方式：フローティング不平衡、チャネル間絶縁（A 端子は除く）
測定周期：1、2、5、10、20、30 s、1、2、5、10、20、30、60 min
測定動作モード*：標準/ バッテリーセーブ
* 標準モードは電源周波数ノイズを除去します。バッテリーセーブモードは電源周波数ノイズ除去しませんが、標準モードに比べ、電池寿命を1.3～ 1.5 倍程度長くすることができます。

（２）無線機能

搬送周波数帯域：922.3 MHz ～ 928.1 MHz
無線チャネル数：28 ch
無線通信速度：約100 kbps
変調方式：GFSK
通信形態：メッシュ（子機（中継機）含めて最大100 台接続 ※）
※ 親機・中継機に対して最大20 台の無線入力ユニットの接続が可能です。親機に中継機4 台を接続する事で、最大96 台の無線入力ユニットの接続が可能です。ただし無線通信状況/ 測定・送信周期により実用上の接続可能台数は変化します。

（３）電源

バッテリー駆動
適合バッテリー：CR123A（3.0 V / 1,400 mAh）２個
注）電池は付属していません。お客様でご用意してください。（推奨電池メーカ：Panasonic）
バッテリー寿命の目安
以下の条件において標準モードで約5 年間、バッテリーセーブモードで約7年間動作します。
*条件：周囲温度23 ± 2 ℃
測定・送信周期：5 分
LED 表示：OFF 設定
* 電池寿命は周囲温度、振動などの環境条件により変動します。
USB 電源駆動
適合USB AC/DC アダプタ： 5 V DC±5 % / 500 mA
接続端子：USB2.0 mini-B 端子

（４）無線入力ユニット設定（ソフトウエア）

USB 接続して、入力設定、無線設定、入力校正、ファームウェアのアップデートが可能です
GX70SM に保存されているロギングデータを取り出し、ファイルとしてPC に保存できます
GX70SM と GX/GP/GM の通信切断などにより、GX/GP/GM でGX70SM の測定データを収集できなかった場合に、GX/GP/GM の測定データファイル（イベントデータ）と合成し、収集できなかった期間のデータを補間することができます
