基本情報

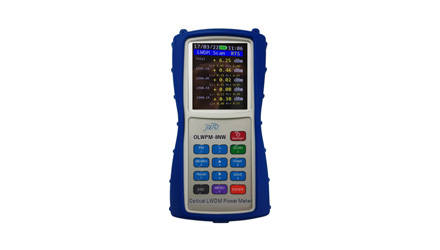

NSK-LCOPMは、100G光トランシーバから出力される波長多重された信号を、分離して、波長毎の光パワーを簡単に測定することができます。
光トランシーバ同士の接続前の構築試験や、物理的なトラブルシュートに最適です。
特徴
- 各波長(レーン)と合波されたトータル光パワーをリアルタイムに同時測定
- 100G-LR4/ER4など最新規格に対応
- ワンボタンでテーブル一覧表示と棒グラフ表示を切り替え
- 通常の1波長用光パワーメータとしても使用可能(850/1310/1550nm)
- オプションで任意の波長を追加可能

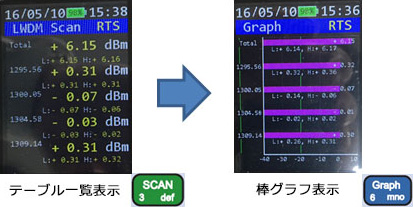

測定画面イメージ
仕様
| 測定中心周波数 (nm) | 100G-LR4/ER4 | Lane0: 1295.56、Lane1: 1300.06、Lane2: 1304.59、Lane3: 1309.14 |
|---|---|---|
| OPMモード | 850/1310/1550 | |
| チャネル別測定範囲 (dBm) | +10 ～ -40（測定範囲外はHigh, Low表示） | |
| トータルパワー最大入力 (dBm) | +23 | |
| チャネル別パワー確度 (dB) | ±0.5 @ -20dBm | |
| 表示分解能 (dB) | 0.01 | |
| 測定速度 | 0.8秒以下 | |
| 光コネクタ | SC、LC、FC、ST（工場出荷時） | |
| 電源 | DC3.7V、AC100V（USB充電器） | |
| 内蔵バッテリ | Li-Polymer, 1800mAh/3.7V | |
| 連続動作時間 (分) | 420（フル充電時） | |
| 表示器 | 2.8インチTFT-LCD、16bitカラー、240×320ビット、バックライト付 | |
| 寸法 (mm) | 約154.9 × 77.9 × 33.5 | |
| 重量 (g) | 330 | |
