基本情報
NanoOSAは超小型で現場対応に最適な光スペクトラムアナライザです。
CWDMやDWDM信号にフルバンド(1260～1650nm)で対応しているため、様々なWDMサービスのテストが可能です。
特徴
- フルバンド対応、高分解能な光スペクトラムアナライザ
- チャネルパワー、波長、オフセット、OSNRの測定
- チューナブルSFP+スロットがあり、新しい波長ルートを検証
- 有線LAN、Wi-Fi、公衆回線でリモートコントロール/データ転送
- 様々なプラットフォームに対応し、別のテストモジュールと組み合わせて運用も
選択可能なプラットフォーム

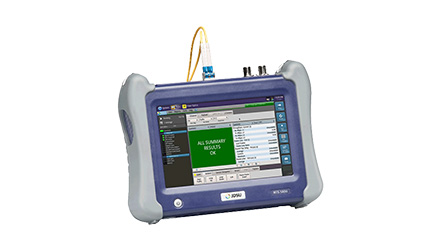

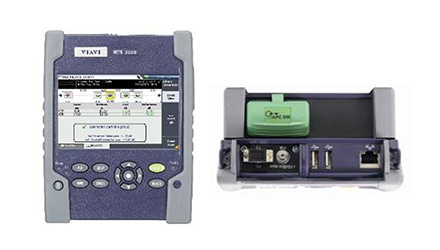

10G/100Gイーサネットテスター
MTS-5800

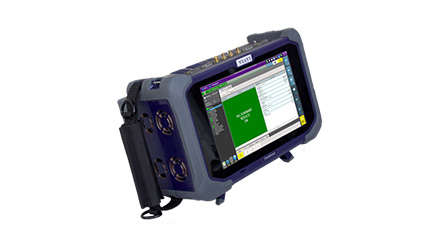

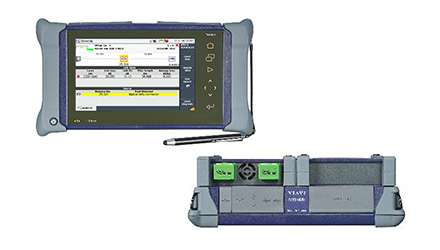

400Gイーサネットテスター
OneAdvisor800

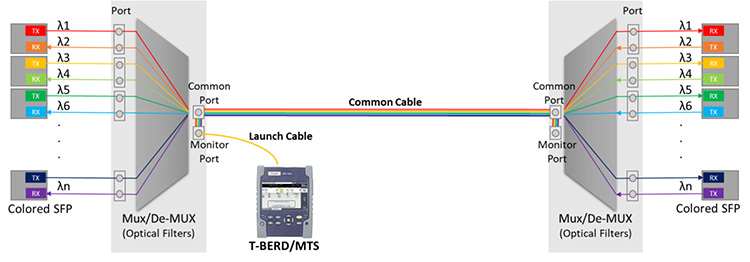

測定イメージ

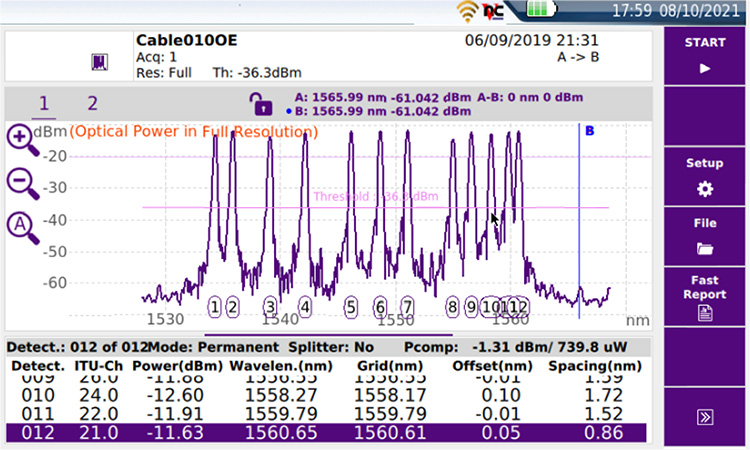

測定画面イメージ

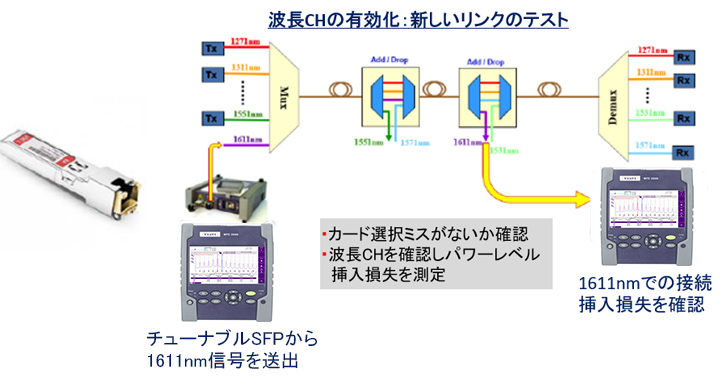

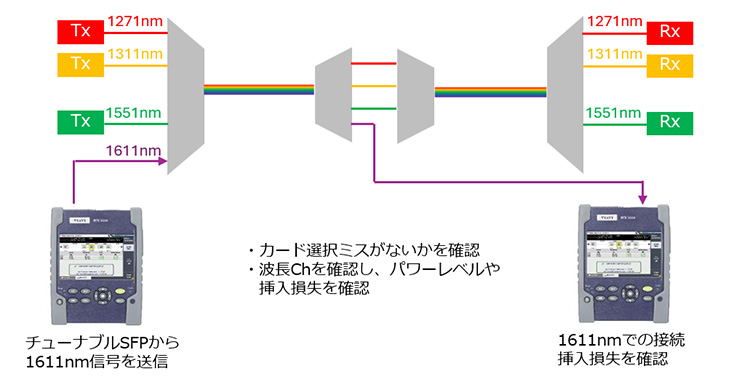

新しいリンクの試験：波長追加テスト
仕様
モード
| 動作モード | WDM、OO-OSNR1、ドリフト2 |
|---|
| 表示モード | グラフ（トレース + 概要） |
|---|
| 測定パラメータ | CH番号、CHパワー、CH波長、Ch
Ch-OSNR1、CHオフセット、ドリフト2 |
|---|
| SFP機能3 | SFP情報（種類、CH-#、チューニング範囲）
SFPチューニングとプログラミング |
|---|
スペクトラム測定範囲
| 波長範囲 | 1260nm～1650nm |
|---|
| 波長の不確定性4,6 | ±0.150nm（±18.75GHz） |
|---|
| 波長基準 | 内部 |
|---|
| 測定分解能 | 0.01nm |
|---|
| 分解能帯域幅 | 0.1nm |
|---|
| チャンネル間隔5 | 33～200GHz、CWDM |
|---|
| チャンネル数 | 最大 256 |
|---|
パワー測定範囲
| ダイナミック範囲 | -55～+23dBm（チャンネルごと） |
|---|
| 総安全入力パワー | +25dBm |
|---|
| ノイズフロア RMS | -60dBm |
|---|
| 絶対確度4 | ±0.8dB |
|---|
| 測定分解能 | 0.01dB |
|---|
| スキャン時間 | <5秒（フルバンド） |
|---|
光測定
| 光除去比 (ORR)7 |
|---|
| −0.2nm | 25dB |
|---|
| −0.4nm | 30dB |
|---|
| OSNR測定範囲 | 最大 25dB |
|---|
| バンド内 OSNR測 | オン/オフOSNRで最大30dB |
|---|
光ポート
| 入力ポート | SM/APCおよびSM/PC |
|---|
| 切替式光 | SCを標準装備 |
|---|
| 光リターンロス | 35dB超 |
|---|
一般仕様
| 重量 | 0.45kg |
|---|
| 寸法 | 128×134×40mm |
|---|
| 温度 |
|---|
| 動作 | +5～+40℃（41～104°F） |
|---|
| 保管 | -20～+60℃（-4～140°F） |
|---|
1 サービス停止中のインバンド OSNR の測定が可能。OSA-4100 に付属。
OCV-4100 には OSNR の SW オプションが必要。
2OSA-4100 に付属。OCV-4100 にはドリフト SW オプションが必要。
3SFP SW オプションが必要。
41520～1565nm 間で −5dBm での代表値、PDL を含む
5等しいパワーレベルの 2 つのチャンネル
623°C +/-5°C での代表値
718～23°C での 1520～1565nm の代表値
