基本情報

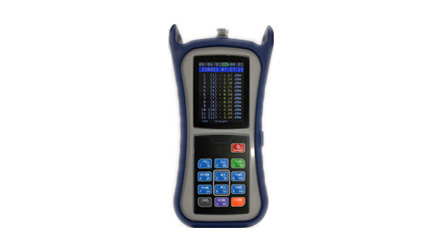

NSK-MPO12は、MPOコネクタの各芯線毎の光パワーを一括で簡単に測定できます。
装置の出力や100G-SR4の光トランシーバの出力チェックに最適です。
特徴
- 1秒以内で12芯の光パワーを測定

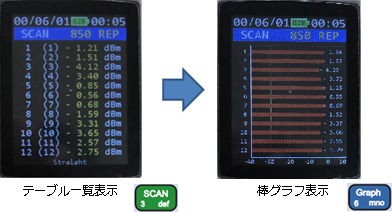

- ワンボタンでテーブル一覧表示と棒グラフ表示を切り替え
- 研磨方式：PC or APC、ガイドピン付き or 無しを選択可能 ※工場出荷時オプション
- 850 / 1310 / 1550nmの3波長に対応

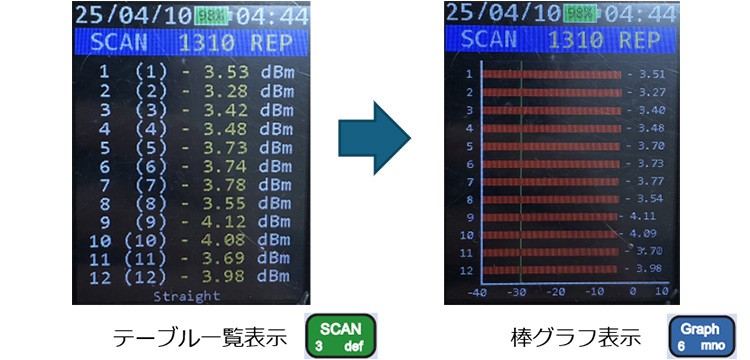

測定画面イメージ
仕様
| チャネル数 | 12 |
|---|---|
| 測定波長設定 (nm) | 850, 1310, 1550 |
| チャネル別測定範囲 (dBm) | +10 ～ -40 |
| チャネル別パワー確度 (dB) | ± 0.5@-40dBm |
| 表示分解能 (dB) | 0.01 |
| 測定速度 | 0.8秒以下 |
| 光コネクタ | MPO connector (PC研磨/APC研磨、ガイドピン有/無から選択) |
| 電源 | DC3.7V、AC100V（USB充電器） |
| 内蔵バッテリ | Li-ion 18500 |
| 連続動作時間 (分) | 420 (フル充電時) |
| ディスプレイ | 2.8インチTFT-LCD、16bitカラー、240×320ビット、バックライト付 |
| 寸法 (mm) | 約194×105×40 |
| 重量 (g) | 350 |
