基本情報

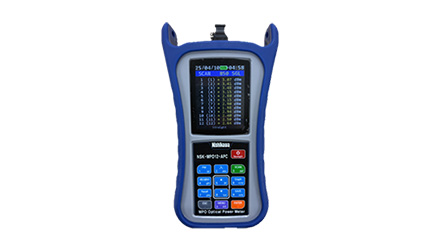

NSK-MPO24-OPM/OLSは、MPO24コネクタの装置出力のチェックや簡易的なケーブル損失の測定が可能なパワーメータと光源です。
特徴
- 1秒以内で12芯の光パワーを測定
- ワンボタンでテーブル一覧表示と棒グラフ表示を切り替え
- 研磨方式：PC or APC、ガイドピン付き or 無しを選択可能 ※工場出荷時オプション
- 850 / 1310 / 1550nmの3波長に対応
測定画面イメージ
仕様
MPO24光パワーメータ NSK-MPO24-OPM
| チャネル数 | 24 |
|---|---|
| 測定波長設定 (nm) | 850, 1310, 1550 |
| チャネル別測定範囲 (dBm) | +10 ～ -40 |
| チャネル別パワー確度 (dB) | ±0.5@-40dBm |
| 表示分解能 (dB) | 0.01 |
| 測定速度 | 0.8秒以下 |
| 光コネクタ | MPO（PC研磨/APC研磨、ガイドピン有/無から選択） |
| 電源 | DC3.7V、AC100V（USB充電器） |
| 内蔵バッテリ | Li-Polymer, 1800mAh/3.7V |
| 連続動作時間 (分) | 420（フル充電時） |
| ディスプレイ | 2.8インチTFT-LCD、16bitカラー、240×320ビット、バックライト付 |
| 寸法 (mm) | 約154.9 × 77.9 × 33.5 |
| 重量 (g) | 260 |
MPO24光光源 NSK-MPO24-OLS
| チャネル数 | 24 |
|---|---|
| 測定波長設定 (nm) | 1310, 1550 |
| 出力パワー (dBm) | >-10 |
| 出力安定度 (dB) | ±0.1(15分)、±0.2(8時間) |
| 偏重モード (Hz) | CW, 270Hz, 1KHz, 2KHz |
| ファイバータイプ | SM/APC研磨 |
| 光コネクタ | MPO（24心） |
| 電源 | DC3.7V、AC100V（USB充電器） |
| 内蔵バッテリ | Li-Polymer, 1600mAh/3.7V |
| 連続動作時間 (分) | 360（フル充電時） |
| ディスプレイ | 2.8インチTFT-LCD、16bitカラー、240×320ビット、バックライト付 |
| 寸法 (mm) | 約154.9 × 77.9 × 33.5 |
| 重量 (g) | 260 |
