概要
横河電機の電磁流量計ADMAG Total Insightは、ADMAG AMシリーズで採用した世界初の二周波励磁方式を継承し、
機種選定から設定・設置サポート、プロセス監視、メンテナンス管理などお客様の製品ライフサイクルをサポート
する様々な機能を強化しました。
特徴

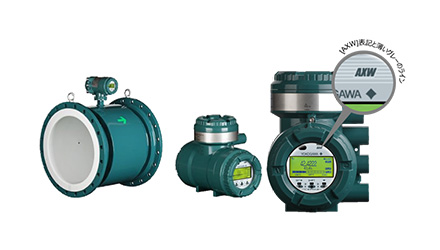

１． 独立した2機種のラインアップ
＜＜ AXG ＞＞
仕様
- 口径：2.5～500mm
- ライニング：セラミックス、ＰＦＡ
用途
- 高精度測定を要求されるプロセス
- 高濃度スラリーなど厳しいアプリケーションの安定測定
特長
- 高精度測定、アプリケーション診断機能
- 精度仕様：±0.3%（読み値）
- 高精度仕様：±0.15%（読み値）（口径：25～200mm）
- 高耐久性、豊富な接液材質の種類
- 温度入力による熱量演算補正、質量流量測定時の密度補正
＜＜ AXW ＞＞
仕様
- 口径：25～1800mm
- ライニング：ＰＴＦＥ、ポリウレタンゴム、天然硬質ゴム、天然軟質ゴム
用途
- 高精度測定をよりコストを抑えて実現
- 精度仕様：±0.35%（読み値）
- 一般的な流体における安定測定
特長
- 上下水道など大口径要求に対応
- 一般流量測定に対応したライニング（ＰＴＦＥ、天然ゴム）
２．設定・設置サポート

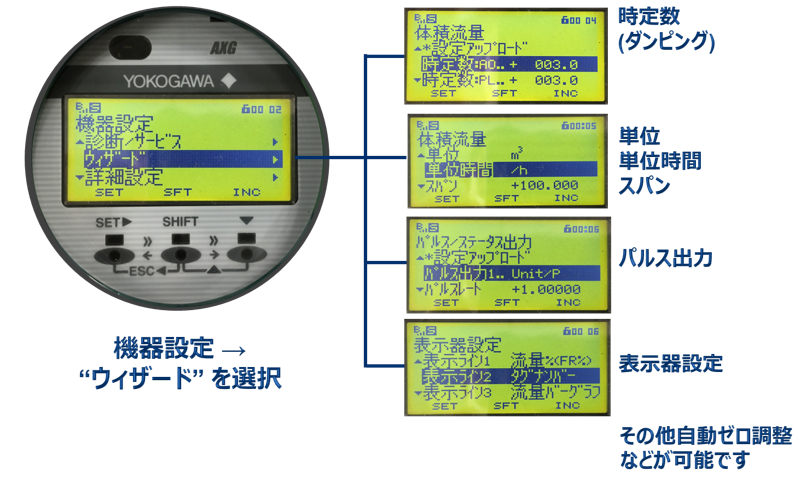

ウィザード機能
必要とされるパラメータの設定をひとつずつ対話形式で進めることで間違いのない作業が可能になります。

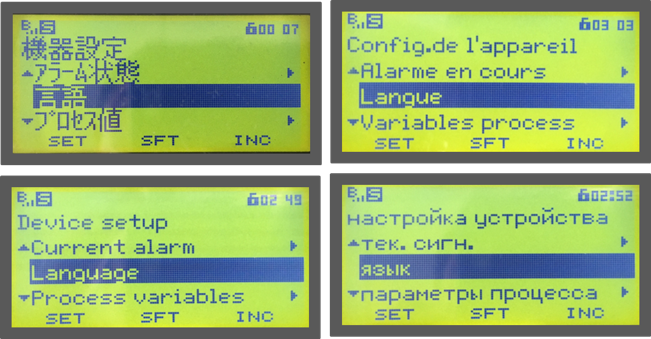

多言語対応
パラメータの表示・設定に9つの言語を用意しました。（英語、日本語、ドイツ語、中国語など主要な言語に対応）
日本語は漢字表示により、飛躍的に操作性が向上しています。
３.プロセス監視

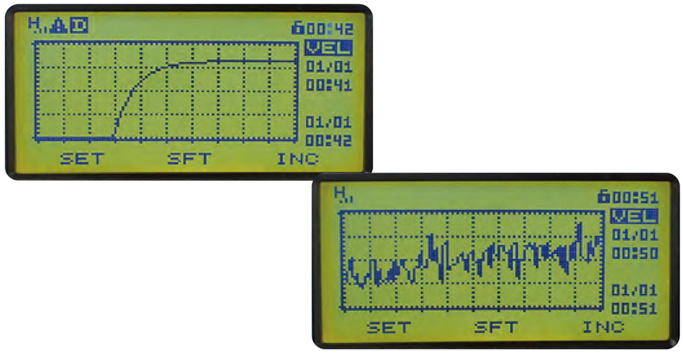

データロギング機能
8種類の測定項目の中から最大4種類の測定項目をmicroSDカードに記録できます。記録されたトレンドデータと
アラーム内容を確認することで、迅速なトラブルシューティングが可能になりました。

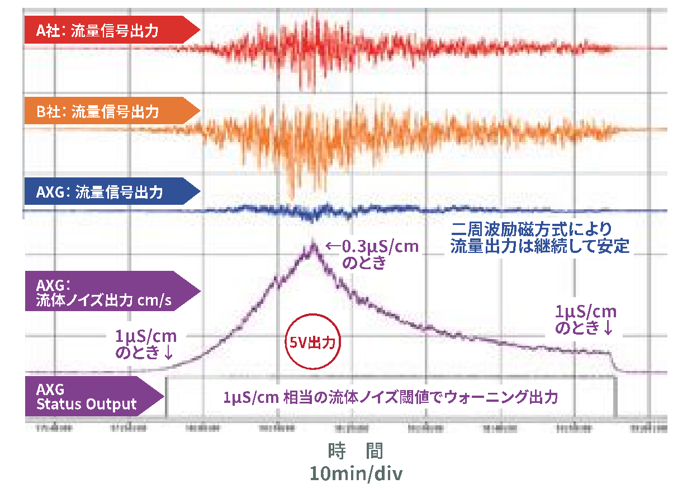

アプリケーション診断機能
アプリケーション診断では、プロセスで発生する流体ノイズ信号を積極的に取り込み、お客様のプロセスで生じて
いる異常の兆候を捉えることが可能です。
- 流体ノイズ（気泡、スラリー混入）の検知（AXGのみ）
- コイル絶縁劣化の検知
- 電極絶縁劣化の検知（AXGのみ）
- 低導電率の検知（AXGのみ）
- 電極付着（絶縁物）検知
４.メンテナンス管理

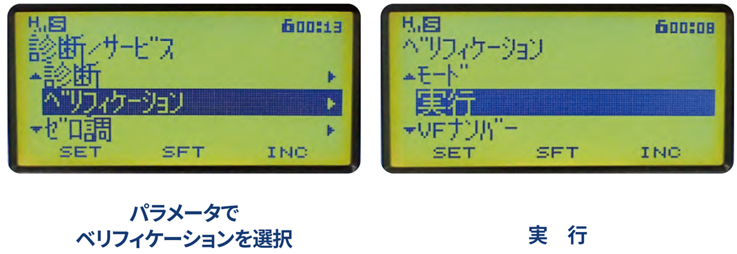

ベリフィケーション機能
機器の健全性を判断するには、コストと時間がかかり、プラントのプロセス測定にダウンタイムが発生します。
ベリフィケーション機能を活用することで、流量測定の健全性を簡単に確認することができます。さらに、外部機
器と接続することで、より充実した診断を行い、診断レポートを提供することができます。

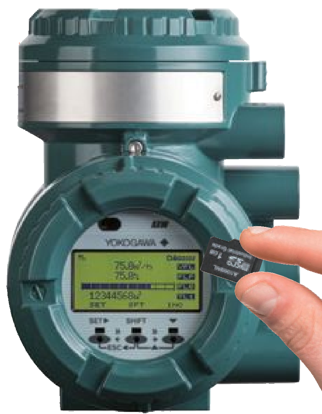

５. microSDカード搭載（オプション）
ADMAG Total Insightでは、オプションの選択により、microSDカードを搭載できます。
この機能により、プロセス情報だけでなく、各種診断に必要な情報を容易に取り出すことができ、メンテナンスな
どに有効活用できます。
