基本情報
10GE-PONパワーメータNSK-PPM-200はB-PON、E-PON、G-PON、次世代XG-PON、10G-PONなどの標準PONネットワーク用の光パワーメータです。
OLTとONUから発光された多重信号を5波長同時に測定することができ、各波長の迅速な品質確認に貢献します。
特徴
- 1270/1310/1490/1550/1577nm同時測定
- B-PON,E-PON,G-PON,XG-PON/10G-EPONに対応
- 10種類の合否判定しきい値を設定可能

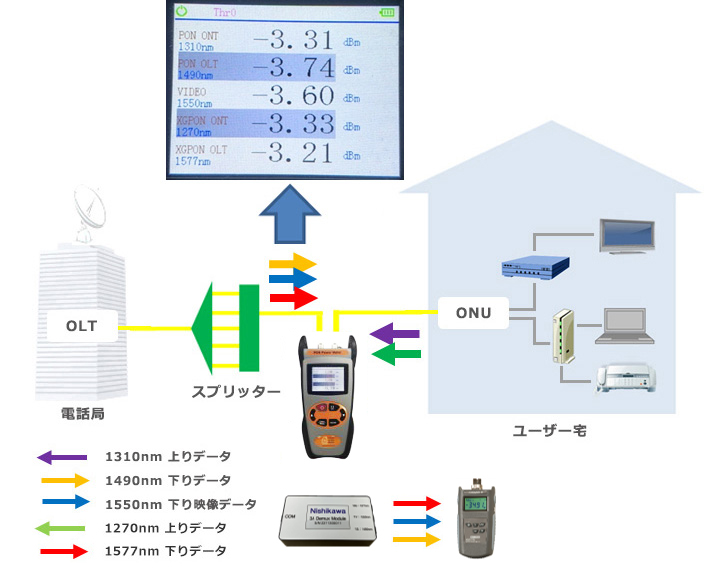

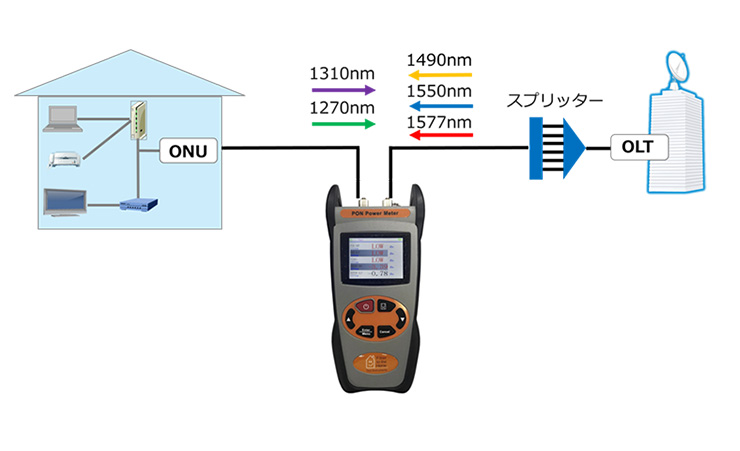

測定イメージ
仕様
| 波長 | 1270 nm | 1577 nm | 1310 nm | 1490 nm | 1550 nm |
|---|---|---|---|---|---|
| 波長パス範囲（nm） | 1260～1280 | 1560～1580 | 1300～1320 | 1480～1500 | 1540～1560 |
| アイソレーション (dB) | >30@1310 | >30@1270 | >30@1270 | >30@1270 | >30@1270 |
| アイソレーション (dB) | >30@1490 | >30@1310 | >30@1550 | >30@1310 | >30@1310 |
| アイソレーション (dB) | >30@1550 | >30@1490 | >30@1490 | >30@1550 | >30@1490 |
| アイソレーション (dB) | >30@1577 | >30@1550 | >30@1577 | >30@1577 | >30@1577 |
| 測定範囲 | -40～+10 | -40～+10 | -40～+10 | -40～+10 | -40～+20 |
| 最大入力 | +22dBm | ||||
| 測定精度 | |||||
| 測定の不確かさ (dB) | ±0.5 | ||||
| リニアリティ (dB) | ±0.1 | ||||
| 通過挿入損失 (dB) | <1.5 | ||||
