基本情報

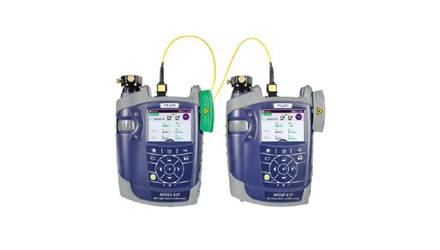

MPOファイバーのTier1認証に必要なテストを全て実行できるMPO光損失測定セットです。
長さ＋損失＋極性を2波長同時に測定でき、作業効率化に貢献します。
特徴
- MPOファイバーのTier1認証試験(長さ＋損失＋極性)を1つのボタンで実行
- 2波長同時測定(SM：1310/1550nm、MM：850/1300nm)
- 12芯MPOファイバーのテストを10秒未満に高速実行
- 光源側･光パワーメーター側のどちらのユニットからも操作･結果表示が可能
- EF(エンサークルドフラックス)準拠
測定画面イメージ

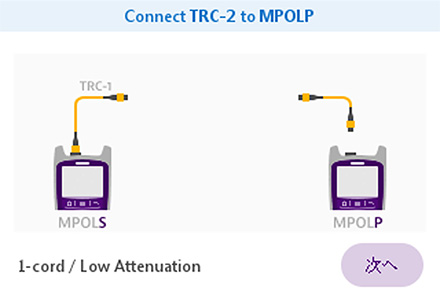

リファレンス取得のアイコン表示

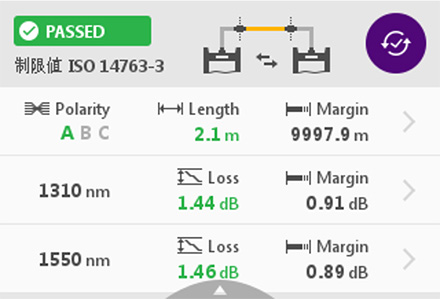

テスト結果概要表示
仕様
パワーメータ仕様
| 光インターフェース | MPO-12 インターフェース ピン有り 50/125μm / PC研磨 マルチモード 9/125μm / APC研磨 シングルモード シャッター付きMTPアダプター |
|---|---|
| 受光素子 | InGaAS |
| 波長範囲 (nm) | 850〜1550nm |
| 測定波長設定 | 850,130,013,101,550 |
| 校正波長 (nm) | マルチモード: 850、1300 シングルモード: 1310、1550 |
| パワー測定範囲 (dBm) | −50 〜 +3 |
| 最大許容入力レベル (dBm) | +3 |
| 全体的な測定不確かさ ※1 | マルチモード: ±0.7 dB ±1 nW シングルモード: ±0.6 dB ±1 nW |
| 直線性 (dB) | ±0.15 |
| ディスプレイ解像度 (dB) | 0.01dB |
| ウォームアップ時間 | 20分 |
光源仕様
| マルチモード | シングルモード | |
|---|---|---|
| 光インターフェース | MPO-12 インターフェース ピン有り 50/125 μm / PC研磨 マルチモード シャッター付きMTPアダプター | MPO-12 インターフェース ピン有り 9/125 μm / APC研磨 シングルモード シャッター付きMTPアダプター |
| 光源の種類と波長 (nm) | LED光源 850 ± 20 1300 ± 20 | ファブリペロー レーザーダイオード 1310 ± 20 1550 ± 20 |
| スペクトル幅 (nm) | <170 | <5 |
| 出力 (dBm) ※2 | −26 | −6 |
| 安定性 (dB) ※3 15分 / 8時間 | ±0.05 / 0.25 | |
| ソースモード | CW | |
※3. シングルチャネル、20分間のウォームアップ後、+5～+45°C、ΔT = ±0.3 K
